塔塔里尼A/140系列调压器
------塔塔里尼A/140系列调压器

构造特点

A/140系列弹簧载式调压器有单一阀座和内部平衡阀。这种特别设计的调压器体积小、材质优良、容易设定、压力调节准确。尤其特别容易维修保养,不必将调压器拆管线即可检验或更换阀座与封口。

调压器分为标准型和高压型(AP):

A/141和A/141-AP  无放散阀和切断阀

A/142和A/142-AP  带下游超压放散阀

A/148和A/148-AP  带独立操作的气功
控制出口压力超高
和/或超低切断阀
A/149和A/149-AP  同A/148,另带下游
超压安全放散阀

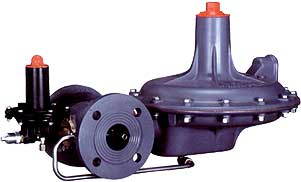

塔塔里尼A/140调压器



A/140系列调压器

塔塔里尼A/140调压器

设定
将螺帽(G)朝顺时针方向旋转即增加出口压力,朝逆时针方向旋转即降低压力。然后用压力表或水柱压力计检查压力。配备放散阀(Vs)的调压器则利用弹簧(M1)调整螺帽设定放散压力。调压器在出厂前即测试过并设定好,其设定值列在产品标签上。

通气
稍微打开出口阀门,在缓缓打开入口阀门一点点,设定切断阀(如果有),待出口压力稳定后再缓缓完全打开出口阀门。

技术资料

入口压力 最大=5 bar
出口压力 标准型 最大=75 mbar
最小=10 mbar
高压型 最大=300 mbar
最小=50 mbar
操作温度 -10℃-50℃
流量系数 C1=28
Cg=390入口压力在0.03-3bar
Cg=300入口压力在3-5bar

塔塔里尼A/140调压器
流量对照表

出口压力
(mbar)

入口压力(bar)弹簧
弹簧代码
0.03
0.05
0.075
0.1
0.15
0.2
0.3
0.4
0.5
0.75
1
1.5
2
3
4
5


15
50
80
100
120
150
170
220
250
280
340
400
50
600
650
750
900
0122940
20
75
100
120
150
170
220
250
280
340
400
500
600
650
750
900
0122950
30
60
90
110
150
170
220
250
280
340
400
500
600
650
750
900
0127870
40
80
100
140
160
210
250
280
340
400
500
600
650
750
900
0122850
50
70
90
140
160
210
240
270
340
400
500
600
650
750
900
0122850
75
120
150
200
240
270
340
400
500
600
650
750
900
0128070



A.
P.
100
100
140
190
230
250
340
400
500
600
650
750
900
0245760
150
100
170
220
250
330
390
500
600
650
750
900
0130321
200
140
200
240
330
390
500
600
650
750
900
0136150
300
150
210
310
380
500
600
650
750
900
0184070
   本表为比重0.702的天然气每小时标准立方米流量。
其它气体:丙烷乘以0.595、丁烷乘以0.518、氮气乘以0.755、空气乘以0.744

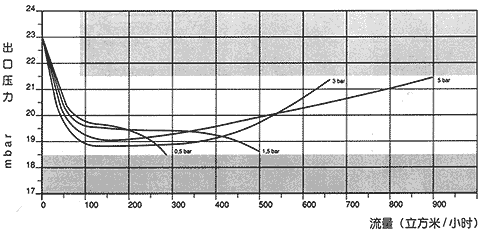

流量曲线 设定点压力=20mbar
广州奥丽斯特燃气设备有限公司

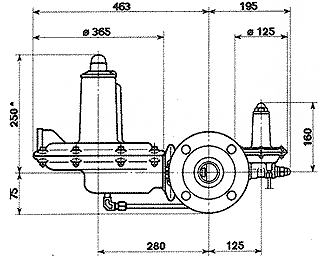

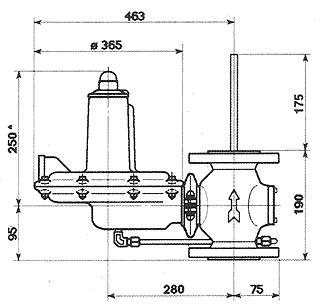

整体尺寸(mm)
A/140调压器A/140调压器

A/141   A/142                 A/148   A149

若为高压型调压器,本尺寸应增加100mm
